بکتر بند ہٹنے والا AC دھات منسلک سوئچ گیئر

لوگاؤ پاور کمپنی ، لمیٹڈ کے ذریعہ تیار کردہ KYN28 بکتر بند ہٹنے والا AC دھات سے منسلک سوئچ گیئر ، درمیانے اور ہائی وولٹیج ایپلی کیشنز کے لئے ڈیزائن کیا گیا ایک اعلی کارکردگی کی طاقت کی تقسیم کا حل ہے۔ آسان تنصیب ، بحالی اور آپریشن کو یقینی بنانے کے لئے سوئچ گیئر ماڈیولر اور ہٹنے والا ڈیزائن اپناتا ہے۔ یہ ناہموار مواد سے بنا ہے اور صنعتی ، افادیت اور تجارتی استعمال کے ل excellent بہترین حفاظت ، وشوسنییتا اور لچک فراہم کرتا ہے۔

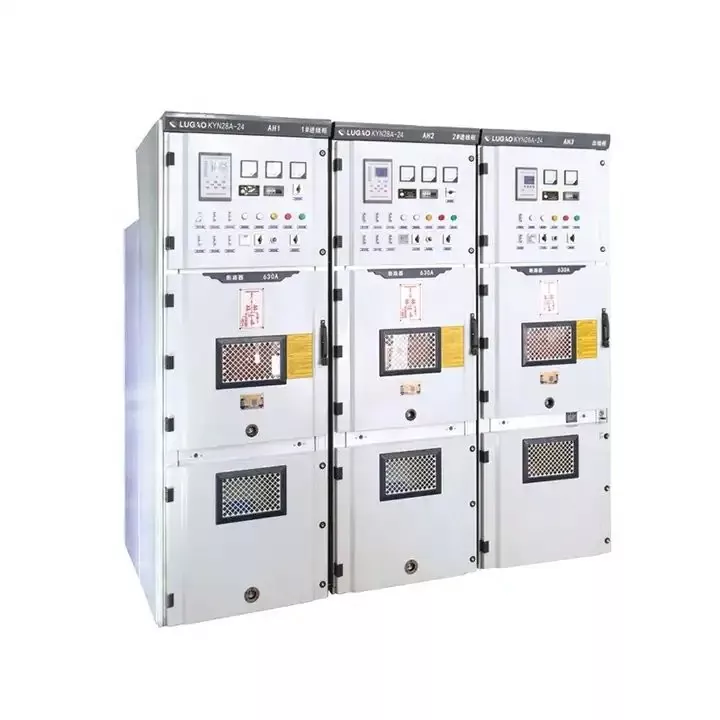

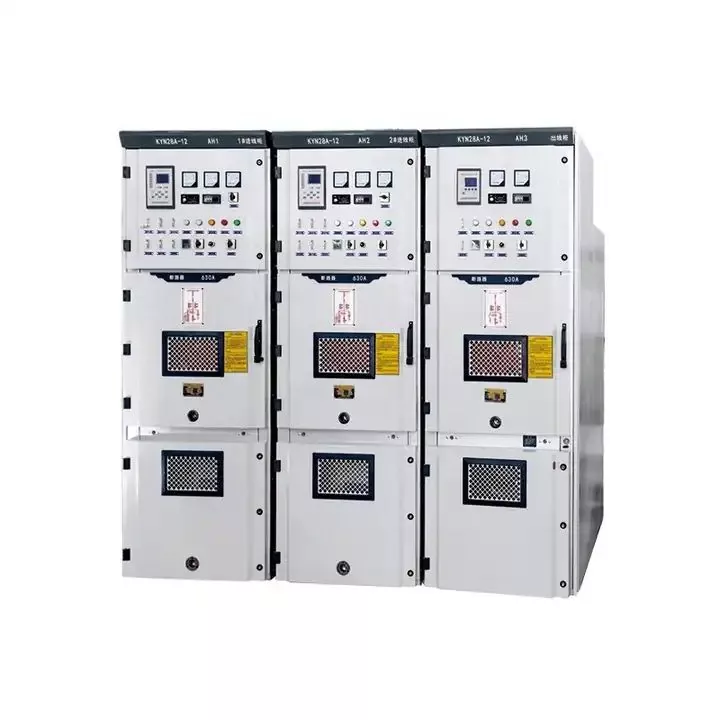

لوگو KYN28 بکتر بند ہٹنے والا AC دھات سے منسلک سوئچ گیئر تعارف

KYN28 بکتر بند ہٹنے والا AC میٹل منسلک سوئچ گیئر ، لوگو پاور کمپنی ، لمیٹڈ کی ایک جدید ترین مصنوعات ہے جو اعلی عالمی معیارات کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔ سوئچ گیئر جدید آرک پروٹیکشن ٹکنالوجی اور مکمل طور پر منسلک بکتر بند ڈھانچے کو اپناتا ہے تاکہ زیادہ سے زیادہ حفاظت اور اہم تقسیم نیٹ ورکس کی وشوسنییتا کو یقینی بنایا جاسکے۔ ہٹنے والا ڈیزائن بحالی اور آپریشن کو آسان بناتا ہے ، اور اجزاء کو پورے سسٹم کو تباہ کیے بغیر آسانی سے تبدیل کیا جاسکتا ہے۔ آپریٹنگ کارکردگی کو بہتر بنانے اور ٹائم ٹائم کو کم سے کم کرنے کے لئے سوئچ گیئر میں ذہین غلطی کا پتہ لگانے اور نگرانی کا نظام بھی ہے۔

سخت ماحولیاتی حالات کے خلاف استحکام اور مزاحمت کو یقینی بنانے کے ل K KYN28 بکتر بند ہٹنے والا AC دھاتی منسلک سوئچ گیئر اعلی معیار کے مواد جیسے سٹینلیس سٹیل اور اعلی درجے کے ایلومینیم سے بنا ہے۔ اس کا کمپیکٹ ڈیزائن جگہ کے استعمال کو بہتر بناتا ہے ، جس سے یہ سب اسٹیشنوں ، صنعتی سہولیات اور افادیت کے گرڈ کے ل suitable موزوں ہوتا ہے۔

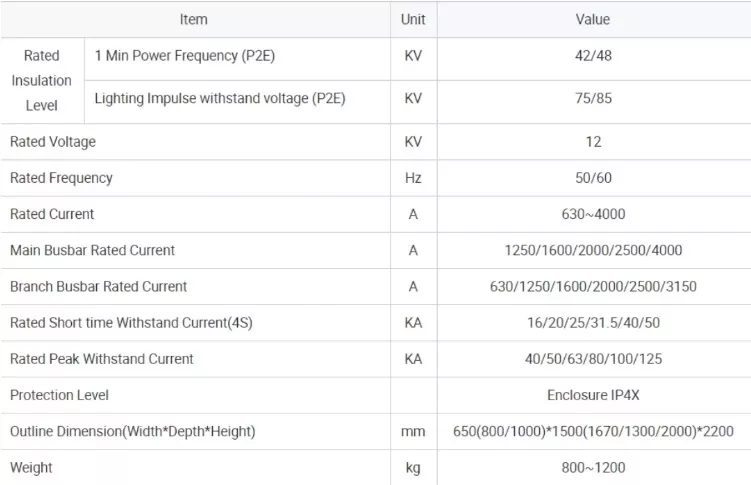

لوگو KYN28 بکتر بند ہٹنے والا AC دھات سے منسلک سوئچ گیئر پیرامیٹر

لوگو KYN28 بکتر بند ہٹنے والا AC دھات سے منسلک سوئچ گیئر آپریٹنگ ماحول

1. عام حالت

a. آس پاس کے ہوا کا درجہ حرارت:- 10 ℃～+40 ℃

بی۔ اونچائی: 1000 میٹر

c متعلقہ ماحول کی نمی: روزانہ رشتہ دار نمی کی اوسط 95 ٪ سے زیادہ نہیں ہے ، ماہانہ نسبتا نمی کی اوسط 90 ٪ سے زیادہ نہیں ہے

ڈی۔ زلزلے: شدت 8 ڈگری سے زیادہ نہیں ہے۔

ای. آس پاس کی ہوا بغیر کسی سنکنرن یا آتش گیر گیس یا پانی کے بخارات کے۔

f. شدید حالت میں بہت زیادہ گندگی اور باقاعدہ شدید کمپن کے بغیر ، شدت پہلی قسم کی ضرورت کو پورا کرتی ہے۔

2. خصوصی کام کے حالات

* جب یہ GB3906 میں مقرر کردہ عام ماحولیاتی حالت سے آگے استعمال ہوتا ہے تو ، صارف کو تیاری سے مشورہ کرنا چاہئے۔

لوگو KYN28 بکتر بند ہٹنے والا AC دھات سے منسلک سوئچ گیئر کی خصوصیات

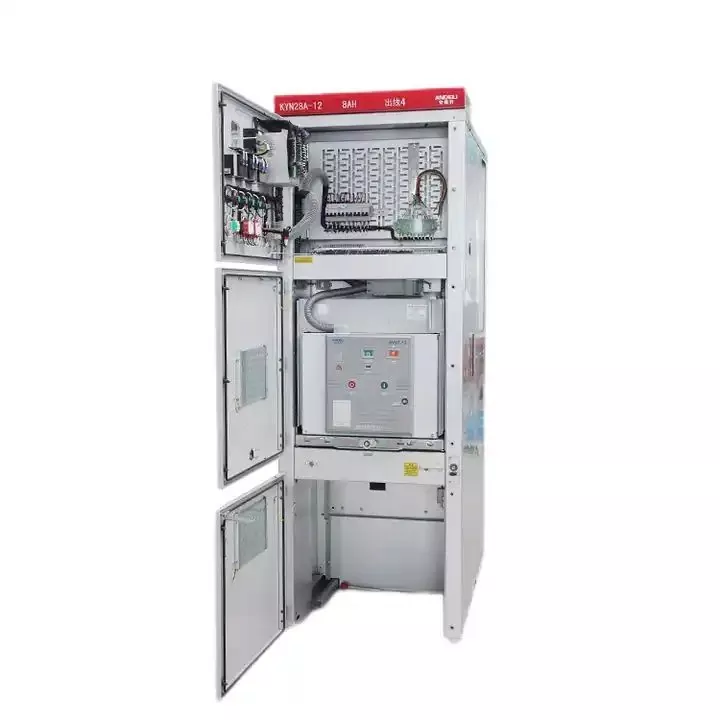

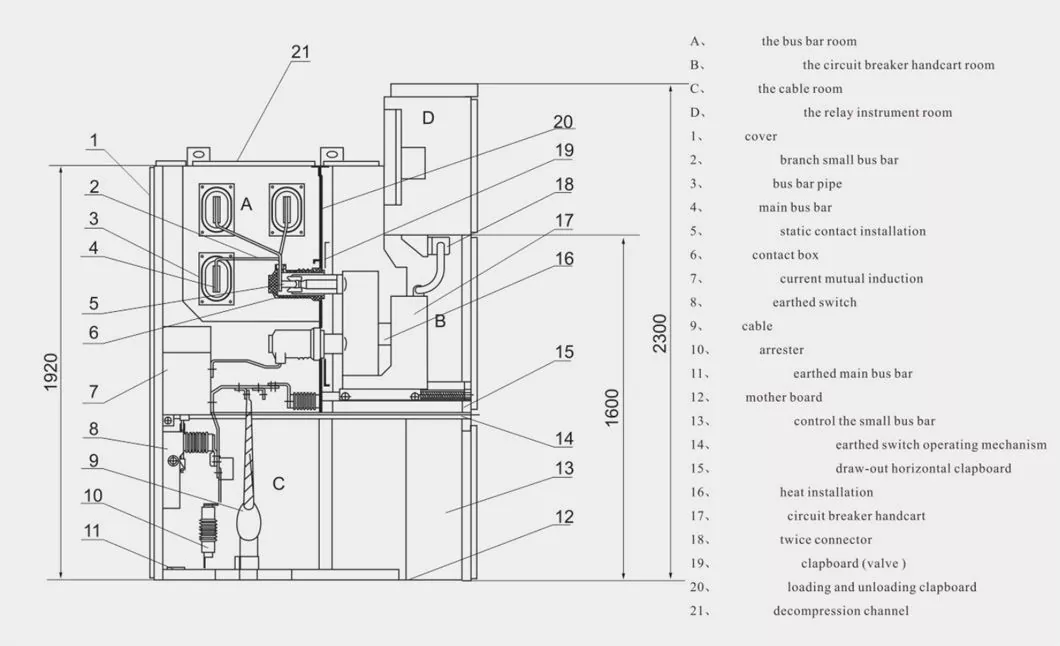

ہینڈکارٹ کا فریم ورک سی این سی مشین ٹول اور ریوٹ ویلڈنگ کے جلوس کے ذریعے اسٹیل شیٹ سے بنا ہے۔   درخواست کے مطابق ، ہینڈ کارٹس کو سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، الگ تھلگ ہینڈ کارٹ اور میٹرنگ ہینڈ کارٹ وغیرہ میں تقسیم کیا جاسکتا ہے۔ اسی تفصیلات کے ہینڈ کاروں کا آسانی سے تبادلہ کیا جاسکتا ہے۔   کابینہ میں ، ہینڈکارٹ میں الگ تھلگ پوزیشن ، جانچ کی پوزیشن اور آپریٹنگ پوزیشن ہے ، جن میں سے ہر ایک کو مقام کے آلے کے ساتھ ڈیزائن کیا گیا ہے تاکہ یہ یقین دہانی کرائی جاسکے کہ ہینڈ کارٹ مذکورہ بالا پوزیشنوں پر آسانی سے منتقل نہیں ہوسکتا ہے ، جبکہ انٹلاک کو منتقل کرنے کے لئے انلاک ہونا ضروری ہے۔ ہینڈ کارٹ

بس کو ایک سوئچ کابینہ سے دوسرے میں لے جایا جاتا ہے اور برانچ بس کے ذریعے جامد رابطہ باکس کے ساتھ طے کیا جاتا ہے۔   فیٹ برانچ بس بولٹ کے ذریعے جامد رابطہ باکس اور مین بس سے منسلک ہوتی ہے ، جس میں کسی دوسرے لائن کلیمپ یا انسولیٹر کی ضرورت نہیں ہوتی ہے۔   جب مؤکلوں یا پروجیکٹ کی خصوصی مانگ ہوتی ہے تو ، بس بار پر منسلک بولٹ کو موصلیت اور اختتامی ٹوپی کے ساتھ گھیر لیا جاسکتا ہے۔ جب بس سوئچ کابینہ کے غیظ و غضب کو عبور کرتی ہے تو ، اسے بس بشنگ کے ساتھ ٹھیک کریں ، تاکہ اگر کوئی داخلی غلطی آرک ہو تو ، یہ کسی اور کابینہ میں پھیلنے والی غلطی کو روک سکتا ہے اور بس کی مکینیکل طاقت کی ضمانت دے سکتا ہے۔

کیبل چیمبر کے اندر ، موجودہ ٹرانسفارمر ، گراؤنڈنگ سوئچ ، اریسٹر اور کیبل انسٹال کیا جاسکتا ہے ، اور نیچے سائٹ کی تعمیر کو یقینی بنانے کے لئے سلیوٹڈ ہٹنے والا ایلومینیم شیٹ ڈیزائن کیا گیا ہے۔

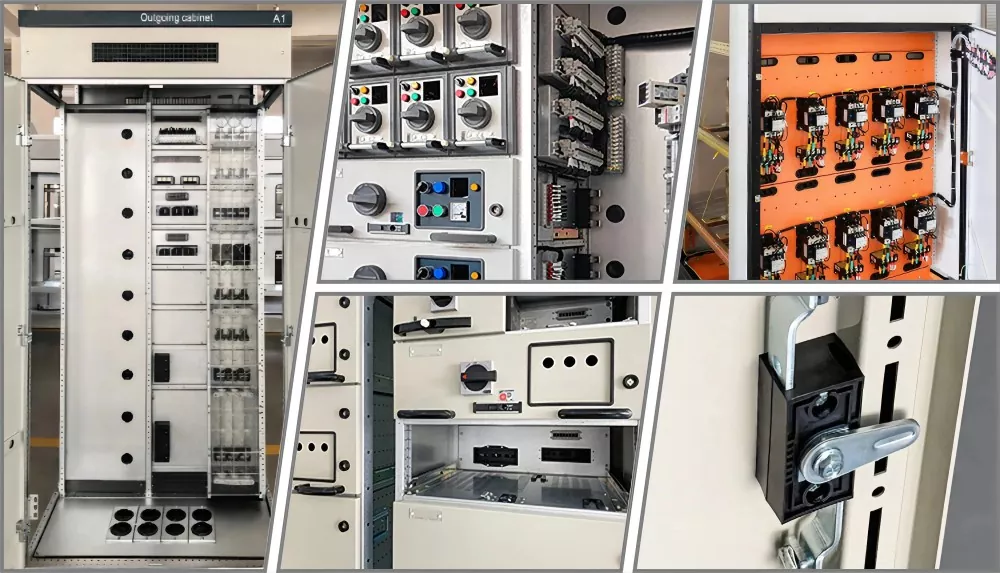

ریلے آلہ چیمبر کو ہر طرح کے اجزاء ، جیسے ریلے ، آلات ، سگنل اشارے اور آپریٹنگ سوئچ وغیرہ انسٹال کرنے کے لئے استعمال کیا جاتا ہے۔ اس کے علاوہ ، یہ آلہ چیمبر کے اوپری حصے میں ایک چھوٹا بس چیمبر شامل کرنے کے لئے دستیاب ہے۔ کلائنٹ ، اور چھوٹی بس کو کنٹرول کرنے کے لئے 16 لائنیں طے کریں۔

ہینڈ کارٹ چیمبر پر ، بس چیمبر اور کیبل چیمبر نے دباؤ جاری کرنے والے دباؤ کو انسٹال کیا ہے۔  جب بریکر ، مین بس یا کیبل چیمبر کے اندر ، اور الیکٹرک آرک کی ظاہری شکل کے ساتھ اندرونی غلطی کا قوس ہوتا ہے تو ، سوئچ کابینہ میں اندرونی دباؤ بڑھ جاتا ہے۔  کسی خاص دباؤ میں اضافے کے بعد ، اوپر والے آلے کی دھات کی چادر جاری کرنے کا دباؤ خود بخود کھول دیا جائے گا ، اور آپریٹر اور سوئچ کابینہ کی حفاظت کی ضمانت کے لئے دباؤ اور گیس جاری کردی جاتی ہے۔

لیچنگ ڈیوائس کا استعمال مرکزی خارجی اور کابینہ باڈی کو مربوط کرنے کے لئے کیا جاتا ہے ، اور لفٹنگ ڈیوائس کو بھی ڈیزائن کیا گیا ہے تاکہ مرکزی اخراج کو کھولنے کے لئے اسے زیادہ آسان بنایا جاسکے۔  جب مرکزی راستہ بند رہتا ہے تو ، کابینہ باڈی کے ساتھ جڑنے والی طاقت بہترین ہے اور داخلی آرکنگ غلطی کے خلاف مؤثر طریقے سے صلاحیت کو مستحکم کیا جاتا ہے۔
